對講監聽報警系統-可視化對講監聽系統

可視化對講監聽報警系統采用全網絡化的組網架構,具備錄音、監聽對講、一鍵報警、視頻對講、緊急呼叫、監管業務信息查詢等功能,實現監獄干警與服刑人員信息交流,對獄內真實警情進行及時處置并對異常犯情進行監控，可進行錄像錄音管理，并按日期、時間自動生成音視頻數據，方便后期查詢和調取相關資料，預防獄內案件發生，提升監獄管理水平，降低監獄管理成本，提高監獄科技含量。

立足智慧監獄的發展要求，考慮設備未來的應用前景，針對傳統監舍對講一根網線一個 IP，廣播一根網線一個 IP，電教一根網線一個 IP，升級為監舍安裝智能壁掛，除了具備可視對講、緊急報警等基礎功能外，還能根據實際需求進行配置或定制開發相關功能軟件，實現罪犯點名、教育改造、獄務公開、零花錢、自助服務、談話預約、談話評價以及綜合查詢等智能化獄政管理。

系統架構

系統主要由主機和分機組成。

1. 一體化管理主機

一體化管理主機管理所有設備，分配用戶對其賦予權限，管理音視頻數據（報警音視頻數據、啟動對講音視頻數據等），提供廣播源等主要功能；作為管理中心級別的用戶，可具有系統最高權限，可使用系統全功能。

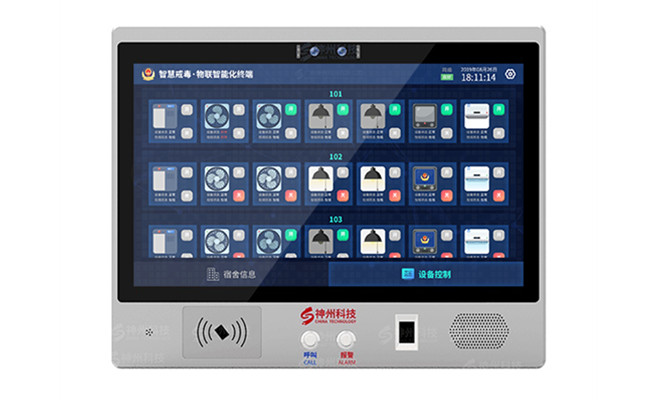

2. 智能終端主機

智能終端主機管理轄區范圍的設備，分控中心設置轄區范圍的廣播源，分控中心級別的用戶，使用轄區范圍內的全功能。

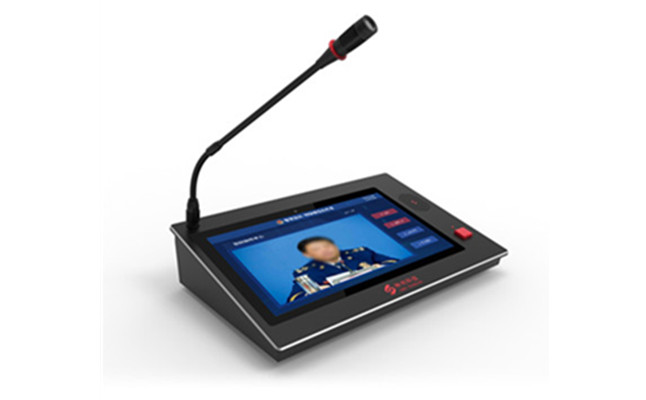

3. 可視化帶麥主機

可視化帶麥主機管理轄區范圍的設備，干警值班室設置轄區范圍的廣播源，干警值班室級別的用戶，使用轄區范圍內的全功能，可與其他值班室的橫向聯動。

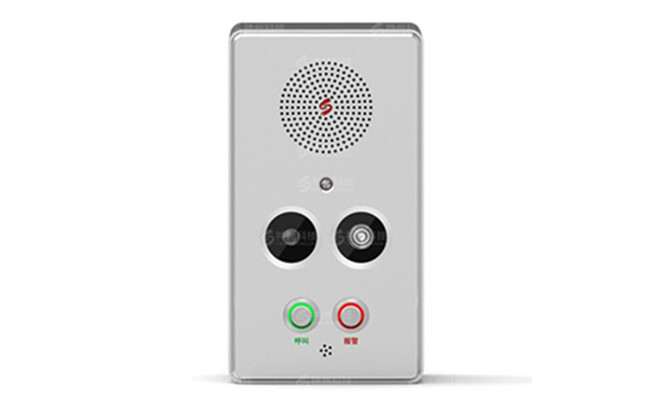

4. 可視化壁掛終端

可視化壁掛終端具有一鍵啟動呼叫報警功能，直接免提通話，可視化對講等功能。

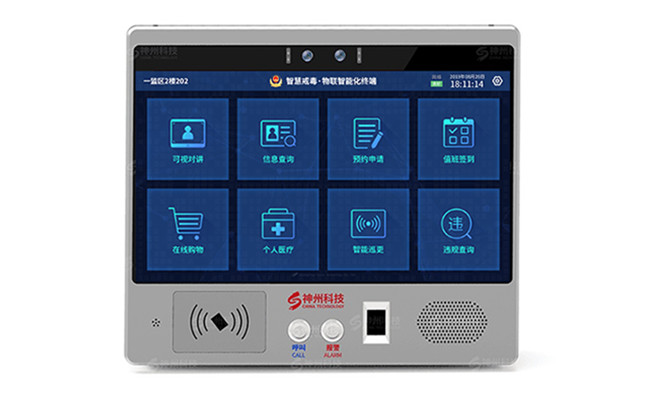

5. 智能可視化壁掛終端

智能可視化壁掛終端具有指紋識別功能、支持監視監聽、可視對講、緊急報警、語音廣播、信息發布查詢等基礎功能外，具備軟件定制化開發的運行環境。

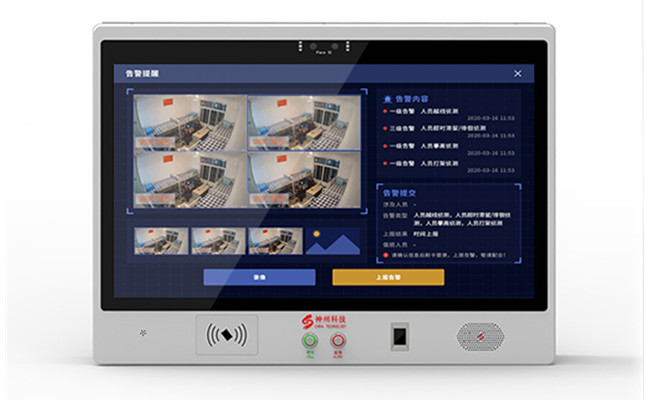

6. 監獄智能終端

監獄智能終端具有指紋識別功能、支持監視監聽、可視對講、緊急報警、語音廣播、信息發布查詢等基礎功能外，具備軟件定制化開發的運行環境。

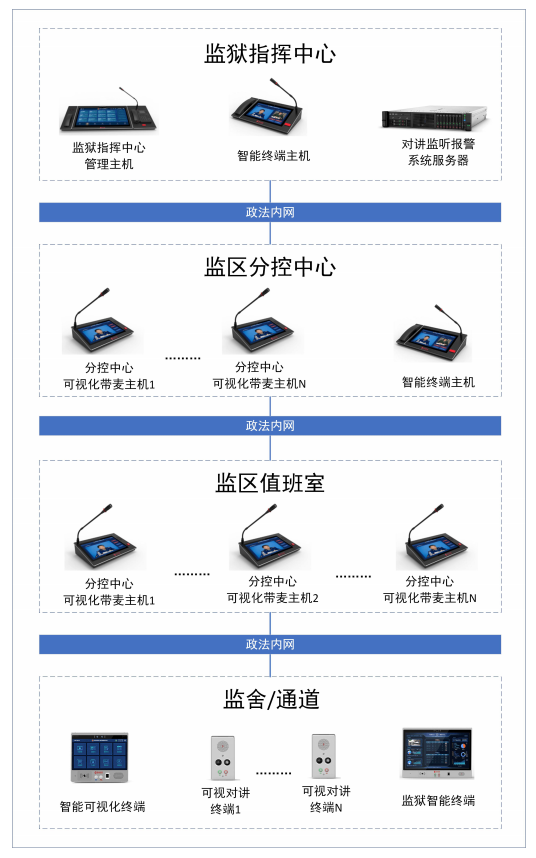

系統拓?fù)浣Y(jié)構示意圖如下所示：

傳輸系統設計

智能可視化壁掛終端、可視化對講終端、一體化管理主機、智能終端主機、可視化帶麥主機通過超五類屏蔽線接入到安防監控網，實現各級對講主機與對講分機之間的對講監聽。

控制系統設計

由智能可視化壁掛終端、可視化壁掛終端、一體化管理主機、智能終端主機、可視化帶麥主機構成，主要實現雙向呼叫、雙向?qū)χv、呼叫級別設置、廣播功能、可視對講監聽、聯動視頻、聯動報警、集中管理、存儲功能、防拆報警以及回聲消除等功能。

系統功能

1. 雙向呼叫

任何一路終端按下呼叫按鈕即可呼叫上級主機，此時終端可與上級主機進行雙向通話對講，如終端呼叫上級主機時自動接通后，而上級主機沒有回答終端，則預設的時間內轉入上一級尋呼主機處理。分控中心人員離崗時，系統自動轉接到指揮中心或指定區域的對講主機，確保對講能及時、快速接聽，并且具有自動接聽、等待接聽、手動接聽等多種接聽?wèi)?yīng)答模式，以及具有對講關機轉接、占線轉接、無應答轉接、呼叫等待等多種轉接模式?？刂浦行摹⒎挚刂蛋嗍抑械膶ず糁鳈C(jī)顯示器上顯示下屬的對講終端號碼，通過撥號或點擊相應的號碼即可呼叫相應位置的對講終端。

2. 雙向?qū)χv

呼叫響應后即可實現對講交流，系統支持對講終端與尋呼主機、尋呼主機與尋呼主機之間的全雙工對講。當收到對講終端呼叫尋呼時，上級的主機有聲音、文字、燈光提醒，可快速實現“一鍵應答”。

3. 呼叫級別

終端對講可設置優先級別，高級別用戶可以中止并插入低級別用戶的對講通話。最高權限管理員用戶可以強行取消正在進行的任何通話。

4. 緊急呼叫

當服刑人員、巡邏警察或值班人員遇到問題需要上報時，可以通過終端上的緊急按鈕進行呼叫和報警，報警信號優先處理。

5. 廣播功能

主機和分控主機可管理對應所屬的監舍終端進行全區廣播、定時廣播、消防廣播；廣播方式支持 mp3 文件廣播、喊話廣播和外接音源廣播，實現對相關區域進行語音廣播、教育語音播放等功能。在日常使用中可通過采用無人值守的方式自動為監舍的犯人遠程定時播放相關內容，且廣播不影響對講、呼叫。

6. 可視對講監聽

尋呼主機可對可視化壁掛端進行無察覺地監聽錄音，當尋呼主機呼叫或?qū)χv終端呼叫時通過安防綜合管理平臺自動將前端圖像即時顯示在客戶端電腦和電視墻上，實現單向可視對講功能。

7. 聯動視頻

當出現對講事件時，系統通過安防綜合管理平臺可自動聯動關聯視頻，彈出對講雙方的實時畫面，可結合語音激勵機制，自動切換圖像畫面，實現該功能需與視頻監控系統進行對接。

8. 聯動報警

當出現對講報警事件時，報警信息自動上傳管理平臺，聯動相關報警設備做好應急防范措施，如聯動平臺軟件顯示對講狀態、聯動視頻監控系統顯示實時畫面、聯動聲光報警器提示、聯動電子地圖定位等操作，可以有效的保證在此值班干警人員安全，并且可有效的配合干警人員工作，防止在押人員越獄行為的發生?？梢栽诳垂苋藛T較少的情況下，有效地對全監獄內情況進行全面掌握，以便做出處置力量及時響應。實現該功能需與應急報警系統、視頻監控系統、電子地圖系統等進行對接。

9. 集中管理

系統可對呼叫、對講、廣播等進行日志記錄，包括時間、分機號、是否是報警信息等，并可按時間、監舍等進行匯總統計管理、查詢、分類、打印等。

10. 存儲功能

支持終端本地存儲與網絡存儲，可在系統平臺中根據實際需要配置本地、網絡存儲策略（存儲方式、存儲時間、存儲條件等）。所有終端支持音視頻文件 SD卡本地存儲與通過局域網實時自動上傳至后臺服務器存儲，存儲時間可根據用戶需求設定，保存時間不少于 6 個月。

11. 防拆報警

當可視壁掛終端設備被暴力拆除時，自動向二級分控中心主機或三級值班室主機產生報警提示并上報安防綜合管理平臺。

12. 回聲消除

可視化帶麥主機與可視化壁掛終端之間進行免提通話，內置回聲消除芯片，有效抑制回音及噪音，雙方不會在聽筒或揚聲器中聽到自己的聲音。

13. 信息發布

智能終端主機可向智能可視化壁掛終端推送各種媒體節目資源，包括音頻節目與視頻節目，可推送文件節目也可推送實時直播節目。可以單獨推送，多個推送，全部推送，也可分組推送。

14. 軟件定制開發環境

智能終端采用主流操作系統（如，安卓等），預留未來開發軟件的接口和運行環境，例如，罪犯點名、教育改造、獄務公開、零花錢、自助服務、談話預約、談話評價以及綜合查詢等智能化獄政管理軟件或功能。

點位部署

具體設計應根據現場環境和現場情況確定，須符合 GB/T32625 的最新規定；

主要部署場景如下：

1. 一體化管理主機、智能終端主機、可視化帶麥主機宜部署在指揮中心、分控中心、值班室、執勤崗、辦公室等位置；

2. 智能可視化壁掛終端宜部署在監區內各寢室及宿舍走廊位置的門口旁距離地面 1.4 米處墻面；

3. 可視化壁掛終端宜部署在監區內各寢室及宿舍走廊位置的門口旁距離地面 1.4 米處墻。
